Adequado para usado na área de explosão
Suportar 205 °C de alta temperatura
Corte ao comprimento de acordo com exigências
Certificado IECEx, ATEX, NEPSI e EAC
O cabo de aquecimento de circuito paralelo Jiahong é um condutor duploCabo de aquecimento de potência constante... Ele é projetado para tubos, tanques de armazenamento e outros equipamentos de rastreamento de calor em aplicações industriais. É amplamente utilizado em tubos de aço carbono, tubos de aço inoxidável, tubos de metal pintados e não pintados. Os modelos regulares nos mercados são de 10 w/m a 40 w/m. Você também pode personalizar qualquer cabo de aquecimento de potência que desejar. O cabo de aquecimento do circuito paralelo Jiahong aquece através dos fios de aquecimento em paralelo. É a construção paralela que permite que seja cortada e terminada no campo. A temperatura máxima de exposição é de 400 graus (205) e a temperatura mínima de instalação é de-40 °C. O cabo de aquecimento de circuito paralelo Jiahong passou IECEX, ATEX e CE para o mercado europeu e EAC para o mercado russo.
No.1 Exportador de cabo de aquecimento na Ásia-Pacífico
Mais de 25 anos de experiência de fabricação
Capacidade de produção completa e tempo de entrega curto
Equipe de suporte técnico experiente auxiliar seu design de produto
O cabo de aquecimento de circuito paralelo Jiahong é um cabo de aquecimento de potência constante de condutor duplo.
Ele é projetado para tubos, tanques de armazenamento e outros equipamentos de rastreamento de calor em aplicações industriais.
É amplamente utilizado em tubos de aço carbono, tubos de aço inoxidável, tubos de metal pintados ou não pintados.
Os modelos populares nos mercados são de 10 w/m a 40 w/m.
Você também pode personalizar qualquer cabo de aquecimento de potência que desejar.

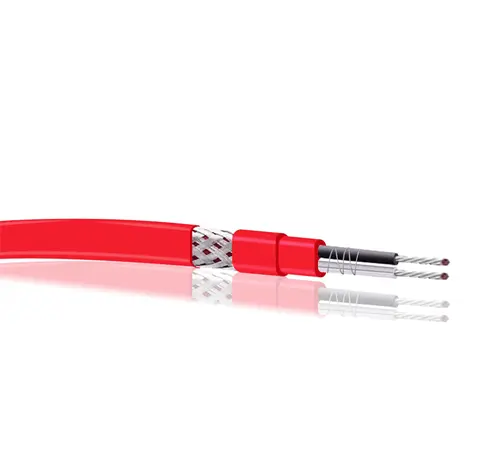

Figura 1: Cabos de aquecimento de potência constante paralela
O cabo de aquecimento do circuito paralelo Jiahong aquece através dos fios de aquecimento em paralelo.
É a construção paralela que permite que seja cortada e terminada no campo.
A tensão nominal deste cabo é 230Vac para o mercado europeu, 240Vac para o mercado da América.
A temperatura máxima de exposição é de 400OF (205OC) e a temperatura mínima de instalação é-40OC.

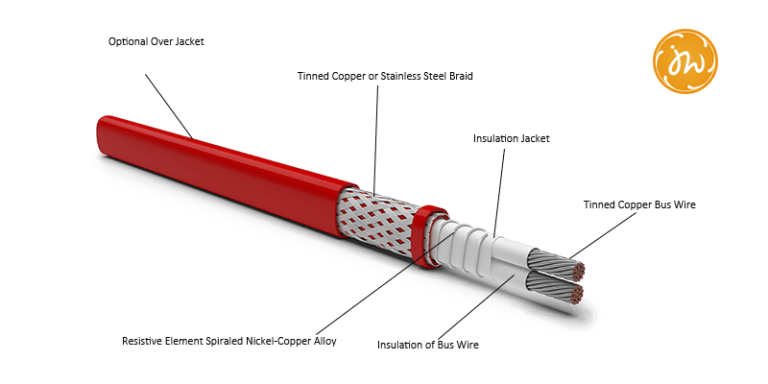

Figura 2: Estrutura do cabo de aquecimento do circuito paralelo
O cabo de aquecimento de circuito paralelo Jiahong tem uma estrutura de 7 camadas.
A camada interna é um dois fios de barramento de cobre estanhado de 12 AWG que fornecem corrente elétrica confiável e consistente.
O isolamento do condutor é feito de FEP.
A jaqueta de emparelhamento protege dois fios de ônibus juntos e fornece uma superfície de embrulho para o fio de nicromo. O fio de aquecimento é feito de níquel cromo.
Ele envolve a jaqueta de emparelhamento em todas as outras distâncias específicas, e duas extremidades do fio de aquecimento se conectam aos fios do ônibus.

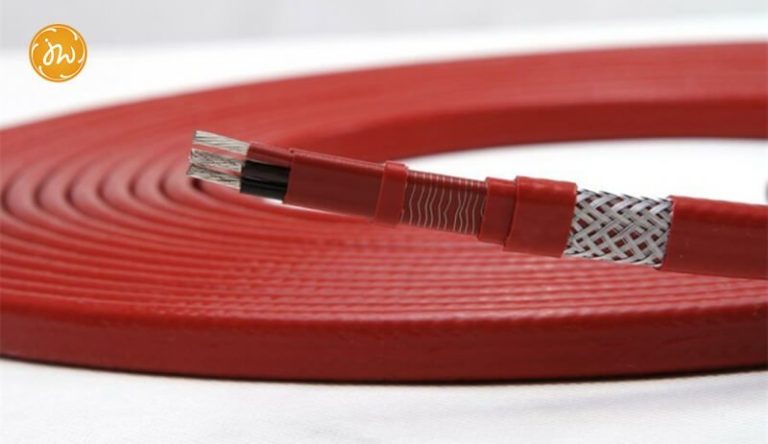

Figura 3: Cabo de aquecimento paralelo
A distância entre os pontos de contato do condutor forma o comprimento da zona de aquecimento.
O isolamento FEP externo é usado principalmente para fornecer proteção contra riscos de aplicação ambiental.
A trança de cobre banhado aumenta a construção robusta, fornece o caminho do solo e proteção adicional em qualquer local.
A jaqueta é feita de fluoropolímero.
É sobre a trança para fornecer proteção da maioria das soluções aquosas e quimicamente corrosivas.
O cabo de aquecimento de circuito paralelo Jiahong é um cabo de aquecimento à prova de explosão.

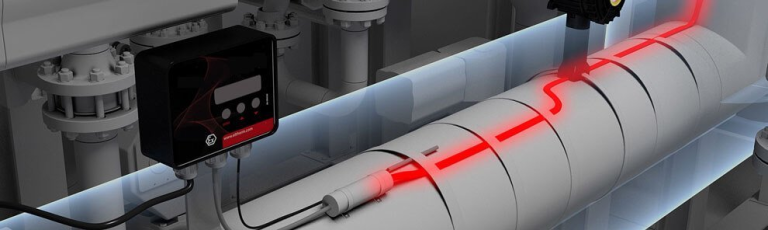

Figura 4: Rastreamento de calor de tubo industrial e cabos de aquecimento paralelo
Pode ser usado em uma área perigosa. A classificação de área adequada é Zona 1, Zona 2 (Gás), Zona 21, Zona 22 (Poeira) e localização comum.
O cabo de aquecimento de circuito paralelo Jiahong requer um engenheiro de instalação profissional e diagrama de fiação de instalação.
Figura 5: Cabos de aquecimento de circuito paralelo laminado
Jiahong oferece uma gama completa de componentes para conexões de energia, emendas e vedações finais, etc.
O cabo de aquecimento de circuito paralelo Jiahong pode ser usado como uma alternativa econômica aos nossos cabos de aquecimento auto-reguláveis.
Porque não só requer mais habilidade para a instalação, mas também requer um controle mais avançado e sistemas de monitoramento.
O cabo de aquecimento de circuito paralelo Jiahong geralmente funciona em conjunto com muitos termostatos industriais precisos.
Os termostatos são usados para monitorar e detectar a temperatura da superfície do tubo aquecido e, em seguida, fazer a mudança apropriada.
Precisa de pelo menos 3 peças de termostatos.
O primeiro termostato é instalado na entrada do tubo, o segundo é instalado no meio da tubulação e o último é instalado na saída doE tubo.
Se o tubo for muito mais longo, alguns termostatos adicionais podem ser necessários.
Todos os cabos de aquecimento de circuito paralelo Jiahong são geralmente embalados com carretéis de madeira ou carretéis de plástico.
Normalmente nós entregamos 250m um carretel. Os clientes podem cortar o comprimento necessário de acordo com pedidos práticos.
O cabo de aquecimento de circuito paralelo Jiahong já passou IEC EX, ATEX e CE para o mercado europeu e EAC para o mercado russo.
